Rohrschnecken
für die mechanische Förderung von Schüttgütern
Rohrförderschnecken von PAUL GROTH für die waagerecht oder ansteigende Förderung von mehligen, körnigen und klumpigen Schüttgütern.
Bei entsprechender Ausführung können Rohrschnecken weitere Aufgaben, wie z.B. Dosieren, Netzen, Mischen und Zerkleinern übernehmen.
Ausgehend von unserem Standard-Baukastensystem passen wir Ihre Rohrschnecken den Produkteigenschaften, Einbaumöglichkeiten und weiteren Prozessanforderungen an.
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/10/rs_grundmodell_1050-525x525.png)
Rohrförderschnecken Grundausführung
- Motorkonsole mit Getriebemotor und elastischer Kupplung
- Rohrschnecken aus Stahl: Außen lackiert und innen unbehandelt, oder feuerverzinkt
- Rohrschnecken aus Edelstahl: Tauchgebeizt und außen glasperlengestrahlt
- Schneckengewinde auch aus hochverschleißfestem Stahl
Rohrschneckengrößen und technische Daten
Rohrschnecken | RS100 | RS125 | RS170 | RS220 | RS270 | RS320 | RS400 | |
---|---|---|---|---|---|---|---|---|
Manteldurchmesser | mm | 102 | 128 | 168 | 219 | 273 | 324 | 406 |
Gewindedurchmesser | mm | 87 | 110 | 150 | 200 | 250 | 300 | 380 |
Vorgesehener JACOB Rohrbau Ø | mm | 150 | 150 | 150/200 | 200/250 | 250/300 | 300/350 | - |
Leistungsbeispiel abhängig von z.B. Produkteigenschaften und Prozessanforderungen | ||||||||
Getreide 0,75 t/m³ Steigung 0° Steigung 30° Steigung 45° Steigung 60° |
t/h t/h t/h t/h |
7 5,5 5 4 |
10 8 7 5 |
30 25 20 15 |
60 50 45 35 |
85 70 65 50 |
115 95 85 65 |
150 120 110 85 |
Pulver 0,5 t/m³ Steigung 0° Steigung 30° Steigung 45° Steigung 60° |
t/h t/h t/h t/h |
3,5 2,8 2,4 2 |
5 4 3,5 2,7 |
15 12 10 8 |
25 20 18 13 |
40 32 28 22 |
55 45 38 30 |
95 75 65 50 |
Materialstärken in der Standardausführung | ||||||||
Mantel (Edelstahl) | mm | 2,2(2,0) | 3,2 (2,0) | 4,0 (3,0) | 4,5 (3,0) | 5,0 (3,0) | 5,6 (3,0) | 5,6 (4,0) |
Gewindestärke innen/außen Stahl Edelstahl |
mm mm |
- - |
- - |
3/1,6 3/1,6 |
6/3 3,5/1,7 |
6/3 - |
6/3 - |
8/8 - |
Schneckenflügel Stahl Edelstahl |
mm mm |
3 3 |
3 3 |
5 4 |
5 4 |
5 4 |
5 4 |
6 5 |

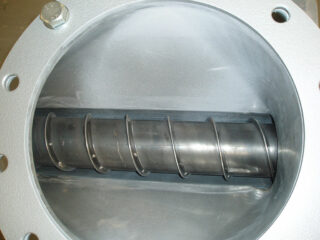

Rohrschnecken Ausführung und Zubehör
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_einlauf_eckig-320x226.jpg)
Eckiger Einlauf passend zu
Jacob Übergangsstücken
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_einlauf_rund-320x226.jpg)
Runder Einlauf auf Jacob Rohr
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_auslauf_eckig-320x226.png)
Eckiger Auslauf passend zu
Jacob Übergangsstück
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_auslauf_rund-906x641.jpg)
Runder Auslauf auf Jacob Rohr
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/03/auslauf_loser_gegenflansch-320x226.png)
Loser Gegenflansch für
Einlauf und/oder Auslauf erhältlich
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/gewinde_progressiv-320x226.jpg)
Progressive Gewindesteigung
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/paddelgewinde-320x226.jpg)
Paddelgewinde mit
eingeschraubten Paddeln
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/03/rohrschnecke_schanzklappe-906x641.jpg)
Schanzdeckel
mit Sicherheitsschalter
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/03/rohrschnecke_-schanzklappe_innen-320x226.jpg)
Innenliegende Schanzklappe
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/07/kapazitiver_sensor-320x226.png)
Kapazitiver Schanzmelder
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/03/rohrschnecke_mittellager_w2-320x226.jpg)
Zweiteiliges Mittellager
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_mantel_teilung-906x641.png)
Mantelrohr geteilt
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_bodenklappe-320x226.jpg)
Aufklappbarer Boden
mit Sicherheitsschalter
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/rs_halterung-320x226.png)
Halteplatte
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/regenhaube-320x226.jpg)
Regenabdeckung
für Getriebemotor
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2022/03/drehzahlueberwachung-1-906x641.jpg)
Drehzahlwächter
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/lm-320x226.png)
Ausführung für trockene
Lebensmittel
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/atex-320x226.png)
ATEX Zone 22 und 21
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/betriebsanleitung-320x226.png)
Betriebsanleitung
Deutsch oder Englisch
Wellenabdichtungen für
Förderschnecken
Die Wellenabdichtungen können bei Bedarf entsprechend der Anforderungen des jeweiligen Einsatzfalles der Förderschnecken ausgeführt werden. Gängige Ausführungen zeigt die folgende Tabelle. Die Wellendichtringe sind für Non-Food oder Lebensmittel erhältlich.
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/wdr_hd-320x226.png)
HD-Wellenabdichtung bündig mit Endplatte
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/wdr-alugehaeuse-320x226.jpg)
Aluminiumgehäuse mit zwei Wellendichtringen und Fettsperre oder Spülluftanschluss
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/07/wdr_stopfbuchse-320x226.jpg)
Wellenabdichtung mit Stopfbuchse
Maßblatt für Rohrschnecken
![Rohrschnecken](https://www.paul-groth.com/wp-content/uploads/2021/11/massblatt_rohrschnecke_2778-560x396.jpg)
Die Abmessungen und Anschlussmaße unserer Rohrschnecken-Typen können Sie aus dem Maßblatt und der folgenden Tabelle entnehmen.
Rohrschnecken Typen und Maße
RS170 | RS220 | RS270 | RS320 | ||
---|---|---|---|---|---|
A | mm | 180 (250) | 250 | (250) 300 | (300) 350 |
A1 | mm | 202 (270) | 270 | (270) 325 | (325) 375 |
A2 | mm | 220 (290) | 290 | (290) 345 | (345) 375 |
A3 | mm | 71 (66) | 75 | 62 (67) | 71 (71) |
B | mm | Ø 250 | Ø 300 | Ø 350 | Ø 420 |
D | mm | Ø 168 | Ø 219 | Ø 273 | Ø 324 |
L1 | mm | - | - | - | - |
L2 | mm | 56 | 56 | 59 | 60 |
