Dosierschnecken DRS-K
mit Einlauftrichter 250 x 160 mm
Dosierschnecken Typ DRS-K sind für die Dosierung von Pulvern und Granulaten entwickelt. Die Dosierleistung kann abhängig von der Baugröße zwischen 9 und 51.000 l/h liegen.
Unser bewährtes Modulsystem für Dosierschnecken erfüllt die meisten Anforderungen bei der Dosierung von Pulvern und Granulaten.
Sie sind gefertigt aus Edelstahl 1.4301 (V2A, AISI304) und gut zu reinigen.
Wenn Sie Anpassungswünsche haben, möchten wir diese berücksichtigen.
Gerne besprechen wir die Aufgabe mit Ihnen.
Dosierschnecke DRS-K Grundausführung
- Produktberührende Teile aus Edelstahl 1.4301
Produktberührende Dichtungen für Lebensmittel gemäß 1935/2004/EG und FDA - Ausgelegt für trockene Lebensmittel und trockene Reinigung, Dosierrohr demontierbar
- Oberflächen
außen - tauchgebeizt und glasperlengestrahlt
innen - Schweißnähte beschliffen und tauchgebeizt - Dosierschnecken mit Flachgetriebemotor mit Temperaturfühlern für einen Frequenzumrichter
- Progressive Gewindesteigung im Einlaufbereich
- Transparenter Deckel über dem Auslauf oder Anschluss für eine Absaugung
Grundausführung
- Ausführung für den Einsatz in der EU
- Einlauf 250 x 160 mm

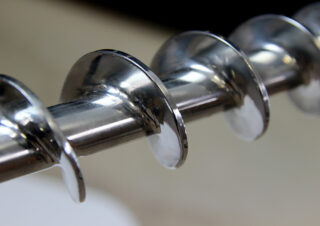

- Eingeschraubter und leicht wechselbarer Schneckenbaum
- Progressive Gewindesteigung im Einlaufbereich
- Doppelgewinde vor Auslauf zur gleichmäßigeren Dosierung
- Schneckenbaum einseitig gelagert
- Angeflanschter Flachgetriebemotor in Aufsteckausführung
Werkstoff und Oberfläche
Edelstahl 1.4301 (V2A, AISI304)
Oberflächen
Außen tauchgebeizt und glasperlengestrahlt
Innen Oberfläche 2B, beschliffene Schweißnähte und tauchgebeizt
Optional: Innenoberflächen Ra < 0,8 µm, Schweißnähte Ra < 1,6 µm
Fehler in der Oberfläche können vorkommen.
Flachabdichtungen
Flachabdichtungen für Flansche und Luken sind aus weißem NBR für Lebensmittel gemäß 1935/2004/EG und FDA.
Getriebemotor
- Flachgetriebemotor Fabrikat Nord Typ SK0282
- Aufsteckausführung
- Spannung 230/400 V, 50 Hz
- Schutzart IP55, Isolationsklasse F
- Temperaturfühler TF als thermischer Motorschutz. Kaltleiter 3 x 155 °C
- Nord-Standardlackierung RAL 7031 Blaugrau
Getriebeöl
- bei Non-Food: Mineralöl CPL 220
- bei Lebensmittel: synthetisches Getriebeöl CLP PG H1 220 (FDA 178.3570)
Auslauf
Unsere Standard-Auslaufanschlüsse sind:
- Jacob- Bördel
- Jacob-Losflansch
- Festflansch PN10
- Außensicke für einen Schlauch
- Waagerecht (ohne senkrechtes Auslaufrohr)
Auf Wunsch fertigen wir den Auslauf nach Ihren Vorgaben.
Pneumatischer Verschlussstempel (Option)
Der pneumatisch bediente Verschlussstempel verhindert ein Nachrieseln, wenn der Dosiervorgang abgeschlossen ist.
Der Stempel ist aus Silikon und für Lebensmittel geeignet.
Mit 5/2-Wegevenil mit einer Spule 24 V oder 230 V
Mit 2 Endlagenschaltern
Gewinde Auszugs- und Schwenkvorrichtung (Option)
Die Gewindeauszugs- und Schwenkeinrichtung ermöglicht eine schnelle und gründliche Reinigung.
Die Schneckenbaumlänge sollte nicht länger als 1.000 mm sein.
Mit Sicherheitsschalter für die Auszugsvorrichtung. Ein Auswertegerät ist erforderlich, welches wir Ihnen separat anbieten können.
Die Auszugsvorrichtung muss mit der Grundausführung bestellt werden und kann nicht nachgerüstet werden.
Die Standard-Linearführung ist nur für trockene Umgebung und für trockene nicht-klebrige Produkte geeignet. Für feuchte Umgebung und klebrige Produkte bieten wir auf Wunsch eine alternative Auszugsvorrichtung an.
Dosierschnecken Größen und technische Daten
| Getriebemotor | Nennleistung l/h bei 50 Hz Rechnerische Leistung l/h bei 5 Hz - 85 Hz bei 100% Füllung |
|||||||||||
| Drehzahl | DRS060 | DRS100 | DRS150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 UpM | 85 l/h 9-145 l/h |
0,55 kW | 566 l/h 57-963 l/h |
0,55 kW | 2.697 l/h 270-4.584 l/h |
0,55 kW | ||||||
| 47 UpM | 125 l/h 13-213 l/h |
0,55 kW | 832 l/h 83-1.414 l/h |
0,55 kW | 3.961 l/h 396-6.733 l/h |
0,55 kW | ||||||
| 66 UpM | 176 l/h 18-299 l/h |
0,75 kW | 1.168 l/h 117-1.986 l/h |
0,75 kW | 5.562 l/h 556-9.455 l/h |
0,75 kW | ||||||
| 85 UpM | 277 l/h 23-386 l/h |
0,75 kW | 1.504 l/h 150-2.557 l/h |
0,75 kW | 7.163 l/h 716-12.177 l/h |
0,75 kW | ||||||
| 109 UpM | 291 l/h 29-494 l/h |
0,75 kW | 1.929 l/h 193-3.279 l/h |
0,75 kW | 9.185 l/h 919-15.615 l/h |
0,75 kW | ||||||
| 129 UpM | 344 l/h 34-585 l/h |
0,75 kW | 2.283 l/h 228-3.881 l/h |
0,75 kW | 10.871 l/h 1087-18.480 l/h |
0,75 kW | ||||||
| 161 UpM | 430 l/h 43-730 l/h |
0,75 kW | 2.849 l/h 285-4.844 l/h |
0,75 kW | 13.567 l/h 1357-23.065 l/h |
1,1 kW | ||||||
| 190 UpM | 507 l/h 51-862 l/h |
0,75 kW | 3.362 l/h 336-5.716 l/h |
0,75 kW | 16.011 l/h 1601-27.219 l/h |
1,1 kW | ||||||
| 236 UpM | 630 l/h 63-1 071 l/h |
0,75 kW | 4.176 l/h 418-7.100 l/h |
0,75 kW | 19.888 l/h 1989-33.809 l/h |
1,1 kW | ||||||
| 264 UpM | 704 l/h 70-1.198 l/h |
0,75 kW | 4.672 l/h 467-7.942 l/h |
1,1 kW | 22.247 l/h 225-37.820 l/h |
1,1 kW | ||||||
| Heller hinterlegte Felder: Umfangsgeschwindigkeit größer als 1,0 m/s bei 75 Hz. Bei explosionsfähigen Produkten nur unter bestimmten Bedingungen zulässig |
||||||||||||
Dosierschnecken DRS-K Ausführung und Zubehör
Gegenflansch für Einlauf
Einlauf: Deckel mit Anschlussstutzen Ø150 mit Bördelkante
Einlauf: Übergang auf Rund Ø200 JACOB-Bördel
Einlauf: Übergang auf Rund Ø250 Festflansch PN10
Einlauf: Übergang auf Rund Ø300 Festflansch PN10
Auslauf mit JACOB-Bördelkante
Auslauf mit Außensicke für Schlauch
Auslauf mit Festflansch PN10
Auslauf mit JACOB-Losflansch
Waagerechter Auslauf
Auslauf mit Verschlussstempel
Transparenter Deckel über Auslauf
Aspirationsanschluss Ø100 mm JACOB-Bördel über Auslauf
Auslauf mit Filterkorb
Dosierschnecke DRS-K mit Gewindeauszug
Dosierschnecke DRS-K mit Gewindeauszug
Innenoberfläche 2B, beschliffene Schweißnähte und tauchgebeizt
Innenoberfläche RA<0,8 μm, Schweißnähte<1,6 μm
Ausführung für trockene Lebensmittel
Ausführung für ATEX-Bereiche (Zone 22 und 21)
Wellenabdichtung
Die Wellenabdichtung ist in dem Flansch vom Getriebemotor eingebaut. Dieser Flansch ist so konstruiert, dass verschiedene Wellendichtungen eingebaut werden können.
Außer der Standard-Wellenabdichtung kann z.B. eine spezielle Wellendichtung für andere Temperaturbereiche eingebaut werden.
Die Wellenabdichtung kann auch zu einem späteren Zeitpunkt einfach von einem Betriebsschlosser des Anwenders durch eine andere Wellenabdichtung getauscht werden, wenn es sich z.B. bei Produktwechsel ergibt, dass eine andere Dichtung gewählt werden muss.
- Standard-Wellenabdichtung mit Radialwellendichtring
- Optional Wellenabdichtung DynamicSeal mit Sperrluft
Standard-Wellenabdichtung
Radialwellendichtring aus Polyurethan, Stützkörper aus POM und Spiralfeder aus Edelstahl.
Für Lebensmittel gemäß 1935/2004/EG und FDA
Betriebstemperatur -20 bis +100 C
Beständig bei: Öle bis 60 C, Fett, verdünnte Säuren, verdünnte Alkalien, Wasser bis 90 °C
Nicht beständig bei konzentrierten Säuren und konzentrierten Alkalien
Wellenabdichtung DynamicSeal mit Sperrluft
Dichtring aus PTFE für Lebensmittel gemäß 1935/2004/EG und FDA
Druckluftanschluss G1/4 mit Steckverbinder für Schlauch mit Außenmaß Ø6 mm
Druckluftverbrauch ca. 12,5 Nl/min
Überdruck mindestens 0,1 bar
Wellenabdichtung mit Stopfbuchse
- Nachstellbar
- Packungen auch für den Kontakt mit Lebensmitteln
- Optional mit Spülluft
Dosierschnecke DRS-K Maßblatt
Dosierschnecken Typen und Maße
| Typ | Dosierrohr Ø | Auslauf Ø | ||||
|---|---|---|---|---|---|---|
| DRS060K | 60 mm | 120 mm | ||||
| DRS100K | 103 mm | 150 mm | ||||
| DRS150K | 153 mm | 200 mm | ||||
| L wählbar von 400 mm bis 1.000 mm | ||||||
Testen Sie die Dosierschnecke in Ihrem Betrieb
Bei Kaufabsicht stellen wir Ihnen vor Ort gern eine Dosierschnecke Typ DRS-G mit Gewindeauszug für Versuche zur Verfügung.
Durch Ihren Test mit Originalprodukten unter realen Arbeitsbedingungen sind Sie sicher, sich für das richtige Gerät entschieden zu haben oder es stellt sich heraus, dass die Ausführung für Ihren Anwendungsfall modifiziert werden muss.
Testdauer bis zu 2 Wochen oder nach Absprache und Verfügbarkeit.
Sie zahlen einen pauschalen Betrag zur Deckung der Kosten.
Selbstverständlich können Sie uns auch Produktmuster zusenden und wir testen für Sie.
Die betriebsbereite Leih-Dosierschnecke ist mit Drehzahlregelung und Vorbehälter ausgestattet und lässt sich einfach bedienen.
Mit dem Leihgerät lassen sich Produkte im Bereich von ca. 150 - 2.557 l/h dosieren.
- Abmessungen: 1.200 x 800 x 1.650 mm (LxBxH)
- Gesamtgewicht: 235 kg
- Elektr. Anschluss: 230/400 V, 16 A
- Frequenzbereich: 5 – 85 Hz bei 100% Füllung (einstellbar über integrierten Frequenzumrichter)
- Ausstattung: Vorlagenbehälter mit Sicherheitsgitter, Auszugsvorrichtung, Schaltschrank mit Potentiometer zur Drehzahleinstellung, Kunststoff-Palette, steckerfertig als Stand-alone-Gerät
